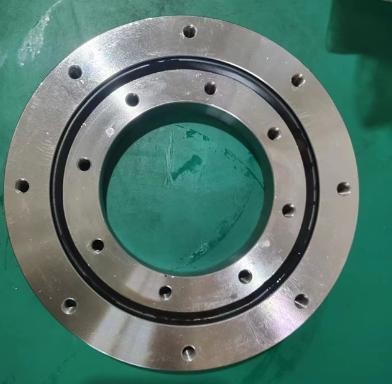

Drei-Reihe-Rollenschlewinglager, trennbar und für das Heben geeignet
Beschreibung des Produkts:
Ein Schwenkringlager ist ein Gebrauchsmodell, das sich auf eine Verbundlast bezieht, die gleichzeitig eine größere axiale Belastung, eine radiale Belastung und einen Umdrehmoment usw. tragen kann.Es handelt sich um ein großes Lager mit einer speziellen Struktur zur Unterstützung, Dreh-, Antriebs-, Befestigungs- und andere Funktionen.Funktion: axiale Belastung, radiale Belastung, Typ: Großlager mit spezieller Struktur.Durch den Einsatz von Kernbauteilen sind Drehlager,Es kann sowohl axialen als auch radialen Kräften standhalten.
HJ-Reihe Einzelreihe Kreuzrollen-Ringlager ist ein Drehlager, das in der kompaktesten Größe und Gewichtstärke die höchste Tragfähigkeit bietet.und ist strukturell trennbarDer Außendurchmesser des Lagers ist unterschiedlich, und seine Belastbarkeit kann an die Anwendungsanforderungen angepasst werden.Dieses Drehlager eignet sich ideal für Anwendungen, bei denen eine hohe Tragfähigkeit in einem kompakten Formfaktor erforderlich istEs ist außerdem verschleißfest und somit eine ideale Wahl für Anwendungen in schwierigen Umgebungen.
Eigenschaften:
Technische Parameter:
| Modell | Außenabmessung | Größe der Anlage | Strukturgröße | Fanggeräteangaben | Kreislaufkraft des Getriebes | N.W. | ||||||||||||||
| Außenzähne | D | d | H | D 1 | D 2 | n | dm | L | n 1 | H 1 | h | b | x | m | D e | z | Normalisierung | Auslöscher | Weigerung | |
| mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | Z 104N | T 104N | |||||
| 131.25.500 | 634 | 366 | 148 | 598 | 402 | 24 | 18 | M16 | 32 | 4 | 138 | 32 | 80 | 0.5 | 5 | 664 | 130 | 5 | 6.7 | 224 |
| 132.25.500 | 6 | 664.8 | 108 | |||||||||||||||||
| 131.25.560 | 694 | 426 | 148 | 658 | 462 | 24 | 18 | M16 | 32 | 4 | 138 | 32 | 80 | 0.5 | 5 | 724 | 142 | 5 | 6.7 | 240 |
| 132.25.560 | 6 | 724.8 | 118 | |||||||||||||||||
| 131.25.630 | 764 | 496 | 148 | 728 | 532 | 28 | 18 | M16 | 32 | 4 | 138 | 32 | 80 | 0.5 | 6 | 808.8 | 132 | 6 | 8 | 270 |
| 132.25.630 | 8 | 806.4 | 98 | |||||||||||||||||
| 131.25.710 | 844 | 576 | 148 | 808 | 612 | 28 | 18 | M16 | 32 | 4 | 138 | 32 | 80 | 0.5 | 6 | 886.8 | 145 | 6 | 8 | 300 |
| 132.25.710 | 8 | 886.4 | 108 | |||||||||||||||||
| 131.32.800 | 964 | 636 | 182 | 920 | 680 | 36 | 22 | M20 | 40 | 4 | 172 | 40 | 120 | 0.5 | 8 | 1006.4 | 123 | 12.1 | 16.7 | 500 |
| 132.32.800 | 10 | 1008 | 98 | |||||||||||||||||
| 131.32.900 | 1064 | 736 | 182 | 1020 | 780 | 36 | 22 | M20 | 40 | 4 | 172 | 40 | 120 | 0.5 | 8 | 1102.4 | 135 | 12.1 | 16.7 | 600 |
| 132.32.900 | 10 | 1108 | 108 | |||||||||||||||||
| 131.32.1000 | 1164 | 836 | 182 | 1120 | 880 | 40 | 22 | M20 | 40 | 5 | 172 | 40 | 120 | 0.5 | 10 | 1218 | 119 | 15.1 | 20.9 | 680 |
| 132.32.1000 | 12 | 1221.6 | 99 | |||||||||||||||||
| 131.32.1120 | 1284 | 956 | 182 | 1240 | 1000 | 40 | 22 | M20 | 40 | 5 | 172 | 40 | 120 | 0.5 | 10 | 1338 | 131 | 15.1 | 20.9 | 820 |
| 132.32.1120 | 12 | 1341.6 | 109 | |||||||||||||||||
| 131.40.1250 | 1445 | 1055 | 220 | 1393 | 1107 | 45 | 26 | M24 | 48 | 5 | 210 | 50 | 150 | 0.5 | 12 | 1509.6 | 123 | 22.9 | 31.4 | 1200 |
| 132.40.1250 | 14 | 1509.2 | 105 | |||||||||||||||||
| 131.40.1400 | 1595 | 1205 | 220 | 1543 | 1257 | 45 | 26 | M24 | 48 | 5 | 210 | 50 | 150 | 0.5 | 12 | 1665.6 | 136 | 22.9 | 31.4 | 1300 |
| 132.40.1400 | 14 | 1663.2 | 116 | |||||||||||||||||
| 131.40.1600 | 1795 | 1405 | 220 | 1743 | 1457 | 48 | 26 | M24 | 48 | 6 | 210 | 50 | 150 | 0.5 | 14 | 1873.2 | 131 | 26.3 | 36.6 | 1520 |
| 132.40.1600 | 16 | 1868.8 | 114 | |||||||||||||||||
| 131.40.1800 | 1995 | 1605 | 220 | 1943 | 1657 | 48 | 26 | M24 | 48 | 6 | 210 | 50 | 150 | 0.5 | 14 | 2069.2 | 145 | 26.3 | 36.6 | 1750 |
| 132.40.1800 | 16 | 2076.8 | 127 | |||||||||||||||||
| 131.45.2000 | 2221 | 1779 | 231 | 2155 | 1845 | 60 | 33 | M30 | 60 | 6 | 219 | 54 | 160 | 0.5 | 16 | 2300.8 | 141 | 32.2 | 44.5 | 2400 |
| 132.45.2000 | 18 | 2300.4 | 125 | |||||||||||||||||
Anwendungen:
Anpassung:
Wir bieten kundenspezifische Schwenklagerdienste an, wie beispielsweise HJ-Serie Einzelreihe Cross Roller Schwenkringlager, HS-Serie Drehtischlager, QU,QW-Serie Dünn-Abschnitt Schwenklager, XS,X-Serie Außengang-SchwenklagerDie Marken, die wir anbieten, sind DJTech, OEM, TNT, SKF, Koyo, FAG, NSK, INA, IKO, TIMKEN usw.Unsere Dienstleistungen sind von ISO9001-2015/SGS/BV/CE/IAF zertifiziert. Die Mindestbestellmenge beträgt 50. Der Preis ist verhandelbar. Alle unsere Produkte sind in unabhängiger Verpackung verpackt. Die Lieferzeit beträgt etwa 3 ~ 4 Wochen und die Zahlungsbedingungen sind T / T im Voraus.Wir haben eine Versorgungsfähigkeit von 7.5KKPCS/Monat. Die Schmierung kann Fett oder Öl sein und die Belastbarkeit und Breite sind variabel. Die Dichtungsart kann versiegelt werden. Die Anzahl der Ringschienen kann einzeln, zweispurig oder dreispurig sein.
Unterstützung und Dienstleistungen:
Bei der Firma DeJin bieten wir ein breites Spektrum an technischer Unterstützung und Dienstleistungen für Schwenkringlager an, wie:
Wir bieten umfassende Unterstützung und Service, um sicherzustellen, dass unsere Kunden das Beste aus ihren Schwenkringlagern herausholen.
Wenn Sie Fragen zu unserem technischen Support und unseren Dienstleistungen haben, können Sie uns gerne kontaktieren.
Verpackung und Versand:
Schwenkringlager werden in starken, hölzernen Kisten geliefert, die mit einer schützenden Kunststofffolie bedeckt sind.Die Sendung enthält auch einen Verpackungsbogen mit der Bestellnummer des Kunden, Teilnummer und Menge.
